数字功率放大器

DX系列功率放大器采用CLASS-D类拓扑电路,拥有高效率功率转换，节能环保，其将音频的模拟信号转换为数字信号再放大，放大器的放大元件处于开关工作状态,无信号输入时放大器处于截止状态，不耗电；工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通转换为输出驱动单元，这种转换效率很高(可以达到80%~98%)，我们把这类放大电路称为D类放大器。D类放大器与传统模拟功率放大器相比，D类功率放大器有着非常鲜明的特点：

数字功率放大器
● 具有极高的效率，功率转换效率高达90％，具有传统模拟功率放大器无法比拟的高效节能性，从此改变在人们心目中音频功率放大器笨重、耗电、体积大的印象；● 寿命长，在高效、低功耗、数字化电路的共同作用下，使功率放大器可靠性、安全性大幅度提高；
● 瞬态响应好，它不需传统功率放大器的静态电流消耗，能量几乎都是为音频输出而储备，加之无模拟放大、无负反馈的牵制，故具有更好的瞬态响应特性，令声音细节重放更丰富；
● 整个频段内无相移，声场定位准确，采用数字滤波器等技术，将输出滤波器的截止频率设计得较高，从而保证在20Hz～20KHz内得到平坦的幅频特性和很好的相频特性；
● 抗干扰能力强。D类功率放大器是工作在开关状态，具有更好的抗干扰能力，音质更纯净透彻。相对传统的模拟功放不仅体积更小，重量轻，而且转换效率高，低耗节能，关键是声音解晰力高，具备优秀的声音还原能力；                    ● 功能保护具有：过载、过热，短路、失真限；
● 面板采用铝合金材质，整体加工采用数控激光切割技术  ；
● 采用ICT测试，高压测试，接地测试，振动仪测试，整机带载24小时老化，音频标准AP测试完整数据。

CT-DX-3

CT-DX-4

CT-DX-6

CT-DX-8

CT-DX-12

CT-DX-15

CT-DX4.3

可选CT200\CT350\CT450\CT650\CT850\CT1000\CT1200等型号、型号后缀的数字=功放的功率。

带显示屏系列

CT-DX4.1

额定输出功率：8Ω立体声300W×2

额定输出功率：4Ω立体声500W×2

额定桥接输出功率：8Ω桥接900W

电源要求：AC220V (可以定制AC110V)

结构：1U金属机箱设计

通道数：2CH

谐波失真+噪声（1kHz,-10dB,4ohms) ：<0.1%

频率响应：15Hz-20kHz: ±0.1dB (1W/8Ω)

输入阻抗：平衡20K ohm 非平衡 10K Ohm        输入灵敏度:0.775V

信噪比：≥100dB

阻尼系数:（350:1,1Khz 8ohms）               转换速率：28V/US

输出级：Class-D

LED指示灯：2颗电源指示灯/2颗信号指示灯/2颗失真指示灯/2颗削波指示灯

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON，

散热系统：双变速风扇，从前到后排风

保护功能：保护功能：过热，短路，直流输出保护，过载保护

尺寸：482×295×44mm

额定输出功率：8Ω立体声400W×2

额定输出功率：4Ω立体声650W×2

额定桥接输出功率：8Ω桥接1200W

电源要求：AC220V (可以定制AC110V)

结构：1U金属机箱设计

通道数：2CH

谐波失真+噪声（1kHz,-10dB,4ohms) ：<0.1%

频率响应：15Hz-20kHz: ±0.1dB (1W/8Ω)

输入阻抗：平衡20K ohm 非平衡 10K Ohm                                                                                                                                   输入灵敏度:0.775V

信噪比：≥100dB

阻尼系数:（350:1,1Khz 8ohms）                                                                                                                                          转换速率：28V/US

输出级：Class-D

LED指示灯：2颗电源指示灯/2颗信号指示灯/2颗失真指示灯/2颗削波指示灯

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON

散热系统：双变速风扇，从前到后排风

保护功能：保护功能：过热，短路，直流输出保护，过载保护

尺寸：482×295×44mm

额定输出功率：8Ω立体声600W×2

额定输出功率：4Ω立体声950W×2

额定桥接输出功率：8Ω桥接1800W

电源要求：AC220V (可以定制AC110V)

结构：1.5U金属机箱设计

通道数：2CH

谐波失真+噪声（1kHz,-10dB,4ohms) ：<0.1%

频率响应：20Hz-20kHz: ±0.1/0.3dB (1W/8Ω)

灵敏度:0.775V/1.0V/1.2V/1.4V(四档可调）

信噪比：≥100dB

阻尼系数:（350:1,1Khz 8ohms）                  转换速率：28V/US

输出级：Class-D

LED指示灯：2颗电源指示灯/10颗信号指示灯/2颗失真指示灯/2颗削波指示灯

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON(可以定制）,接线柱

散热系统：双变速风扇，从前到后排风

保护功能：保护功能：过热，短路，直流输出保护，过载保护

尺寸：482×295×66mm


额定输出功率：8Ω立体声800W×2

额定输出功率：4Ω立体声1300W×2

额定桥接输出功率：8Ω桥接2400W              电源要求：AC220V (可以定制AC110V)

结构：1.5U金属机箱设计

通道数：2CH

谐波失真+噪声（1kHz,-10dB,4ohms) ：<0.1%

频率响应：20Hz-20kHz: ±0.1/0.3dB (1W/8Ω)

灵敏度:0.775V/1.0V/1.2V/1.4V(四档可调）

信噪比：≥100dB

阻尼系数:（350:1,1Khz 8ohms）               转换速率：28V/US

输出级：Class-D

LED指示灯：2颗电源指示灯/10颗信号指示灯/2颗失真指示灯/2颗削波指示灯

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON(可以定制）,接线柱

散热系统：双变速风扇，从前到后排风

保护功能：过热，短路，直流输出保护，过载保护

尺寸：482×295×66mm

额定输出功率：8Ω立体声1200W×2

额定输出功率：4Ω立体声1900W×2               额定输出功率：2Ω立体声2300W×2             额定桥接输出功率：8Ω桥接3800W

额定桥接输出功率：4Ω桥接4500W              电源要求：AC220V (可以定制AC110V)

结构：2U金属机箱设计

通道数：2CH

谐波失真+噪声（1kHz,-10dB,4ohms) ：<0.1%

频率响应：15Hz-30kHz: ±1dB

灵敏度20dB、23dB、26dB、29dB、32dB、35dB、38dB、41dB (八种可选）

信噪比：≥100dB

阻尼系数:（大于240,1Khz 8ohms）             转换速率：28V/US

输出级：Class-D

LED指示灯：16颗LED指示灯（8颗指示信号指示灯 二颗电源指示灯 二颗削峰灯  二颗保护灯）

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON,接线柱

散热系统：双变速风扇，从前到后排风

保护功能：保护功能：过热，短路，直流输出保护，过载保护

尺寸：（W×H×D): 483×88×370mm

额定输出功率：8Ω立体声1500W×2

额定输出功率：4Ω立体声2400W×2               额定输出功率：2Ω立体声2880W×2             额定桥接输出功率：8Ω桥接4800W

额定桥接输出功率：4Ω桥接5600W              电源要求：AC220V (可以定制AC110V)

结构：2U金属机箱设计

通道数：2CH

谐波失真+噪声（1kHz,-10dB,4ohms) ：<0.1%

频率响应：15Hz-30kHz: ±1dB

灵敏度20dB、23dB、26dB、29dB、32dB、35dB、38dB、41dB (八种可选）

信噪比：≥100dB

阻尼系数:（大于240,1Khz 8ohms）              转换速率：28V/US

输出级：Class-D

LED指示灯：16颗LED指示灯（8颗指示信号指示灯 二颗电源指示灯 二颗削峰灯  二颗保护灯）

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON,接线柱

散热系统：双变速风扇，从前到后排风

保护功能：保护功能：过热，短路，直流输出保护，过载保护

尺寸：（W×H×D): 483×88×370mm

额定输出功率：8Ω立体声300W×4

额定输出功率：4Ω立体声500W×4

额定桥接输出功率：8Ω桥接900WX2              电源要求：AC220V (可以定制AC110V)

结构：1U金属机箱设计

通道数：4CH

谐波失真（1kHz,8ohms) ：<0.1%

频率响应：15Hz-20kHz: ±0.1dB (1W/8Ω)

输入阻抗：平衡20K ohm 非平衡 10K Ohm  输入灵敏度:0.775V

信噪比：≥100dB

阻尼系数:（350:1,1Khz 8ohms）               转换速率：28V/US

输出级：Class-D

LED指示灯：1颗电源指示灯/4颗信号指示灯/4颗失真指示灯/4颗削波指示灯

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON

散热系统：双变速风扇，从前到后排风

保护功能：过热，短路，直流输出保护，过载保护

尺寸：482×295×44mm

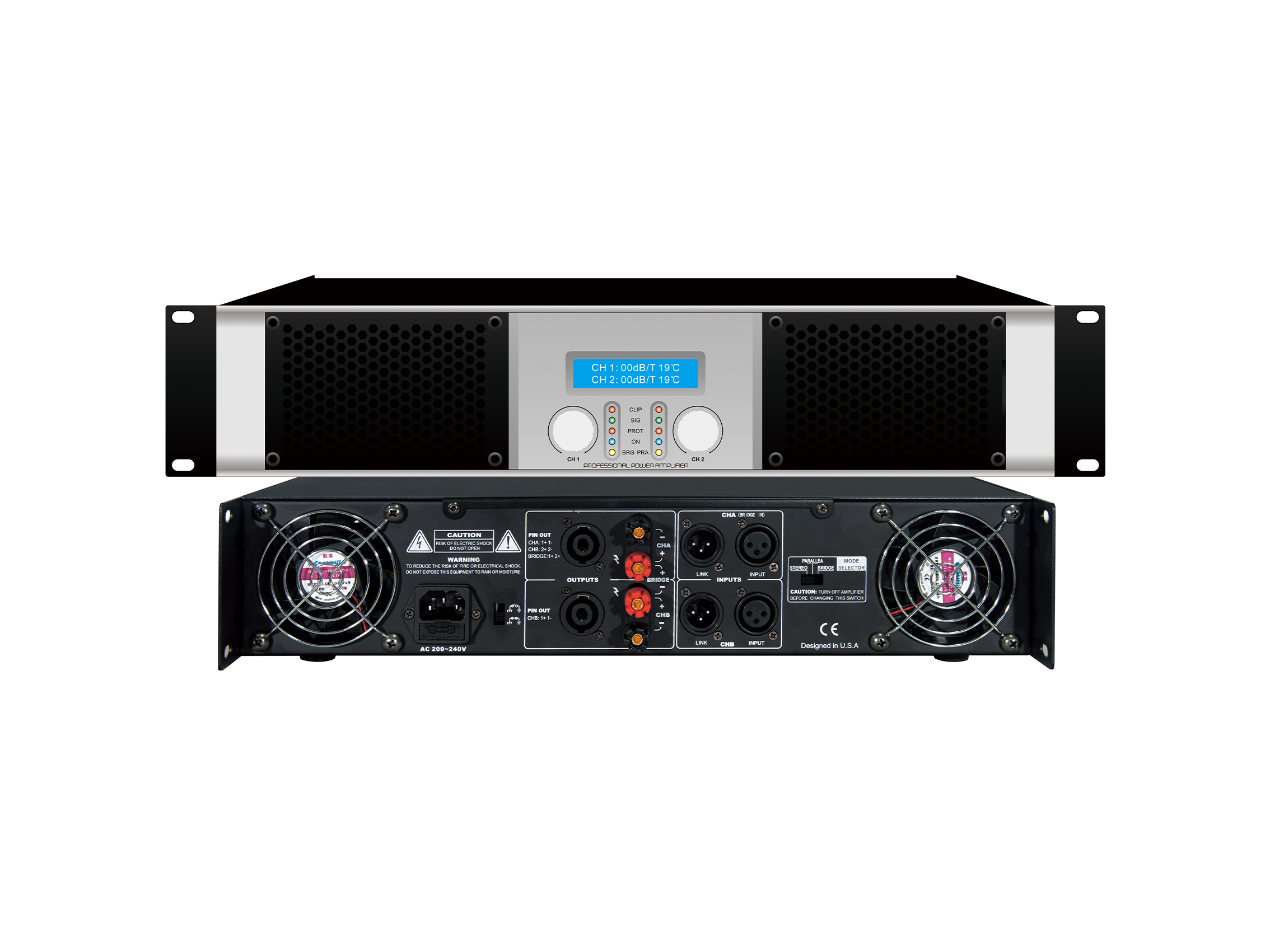

规格：两通道专业纯后级功率放大器；带显示屏可以显示温度，音量大小，保护功能。输出功率：8Ω/350W×2、4Ω/525W×2；频率响应：20Hz～20kHz(±0.5dB)；电源：220V(50Hz～60Hz)；阻尼系数：≥200@8Ω失真度：＜0.02％Rated power@8Ω/1KHz；信噪比≥100dB（A计权）；输入阻抗：Balance 20K/unbalance10K(平衡/不平衡)；转换速率：20V/US；输入灵敏度：0.775V/1.0V/1.4Vrms；体积：高89mmX宽482mm×460mm；毛重量：17kg

CT系列功放可选配制作为200W\350W\450W\650W\850W\1000W\1200W功率功放

技术参数

额定输出功率：8Ω立体声150W×4

额定输出功率：4Ω立体声200W×4

额定桥接输出功率：8Ω桥接350WX2              电源要求：AC220V (可以定制AC110V)

结构：1U金属机箱设计

通道数：4CH

谐波失真（1kHz,8ohms) ：<0.1%

频率响应：15Hz-20kHz: ±0.1dB (1W/8Ω)

输入阻抗：平衡20K ohm 非平衡 10K Ohm  输入灵敏度:0.775V

信噪比：≥100dB

阻尼系数:（350:1,1Khz 8ohms）               转换速率：28V/US

输出级：Class-D

LED指示灯：1颗电源指示灯/4颗信号指示灯/4颗失真指示灯/4颗削波指示灯

输入连接器：平衡卡侬公母座

输出连接器：SPEAKON

散热系统：双变速风扇，从前到后排风

保护功能：过热，短路，直流输出保护，过载保护

尺寸：482×295×44mm
